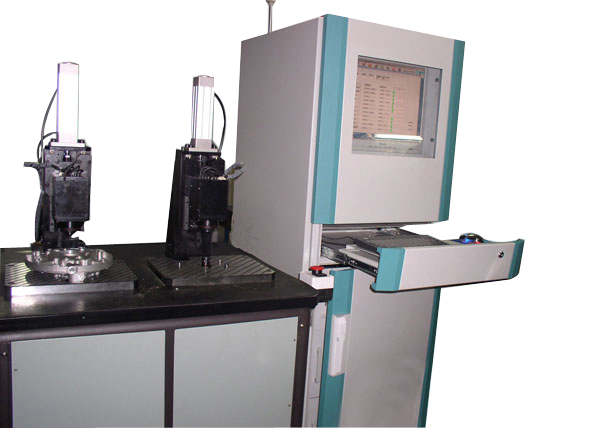

锥度测量仪

一、 设置界面的使用

      锥度气动测量原理说明：气动测量根据气测校的改变可以实现多种多样的精密尺寸测量。实现锥度气动测量需要气测校与锥度综合测量电箱配套使用，其中锥度测校的制作尤为重要。测量方法是相对测量，在靠近锥度工件的上下两端面处取两个截面，通过上下标准件进行校准后进行测量，通过几何计算可以自动得出内径、锥度等测量结果。

    设置界面需要输入密码，初始密码为123456，若输出入不正确会提示“密码错误”，进入设置界面后可修改密码。点击“密码设置”。修改一级密码，密码为六位数字组成，修改后点击“返回”。请牢记设置密码

点击“参数设置”进行系统各个参数的设置。

A、 B标准件值指的是A、B下限标准件的数值。

差值是指A、B孔径的上限标准件与下限标准件的差值。

A、 B孔距离是指A孔与B孔的垂直距离。

分别输入孔径的公称尺寸值和上、下偏差、锥度的上限超差值和锥度的下限超差值。

测量的对象为内孔则在测量模式中选择“内”，测量对象为轴类选择“外”。

设置完成后点击保存。

二、 调整界面的使用

气动测微仪测量的范围为150um，所以使用的范围必须在其范围内（在调整界面数字框显示【-66—112】，一般使用在-30—50）。调整目的为了适应各种不同喷嘴，调整目的让数据框显示的差值接近上下标准件真实差值。气流量变大差值变小。比如上限标准件为35.794mm，下限标准件为35.764mm。上下标准件真实差值为30um，在调整界面把上限标准件放入测量平台，记录其数据，放入下限标准件记录其数据。比如放入上限标准件后显示为-27，放入下限后显示6.那么差值为33接近30。则可以拧紧气倍率旋钮螺丝。显示差值达到真实差值的80%至150%即可。

三、 校正

放入下限标准件后点击各个通道的“下限校正”，放入上限标准件，点击各个通道的“上限校正”。校正注意先后顺序，先放入下限标准件后放上限标准件。

四、 测量

校正后可检验校正的正确性，放入上下标准件检测其测量值。每个通道有最上面的红色正超灯、中间绿色合格灯、最下面红色负超灯，根据测量结果判定各个灯的亮灭。数据框显示其绝对值。测量数据稳定后可按“保存”按键对测量后的数据进行保存。

五、 查询

保存后的数据可在查询界面进行查询，若需要清除数据点击“数据清除”按键。

六、 锥度测微仪其他用途

锥度测微仪不但可以测量锥度，也可测量其孔径。当用户把锥度测微仪当作普通单通道测量孔径的测微仪使用时只需在设置界面设置好对应的通道参数即可。在标准件值框输入下限标准件值，在差值数据框输入上限标准件与下限标准件的差值（单位为um），输入工件的公称尺寸值和上下偏差值。

使用步骤为：

设置—校正—测量。

七、 注意事项

1、为了保证其准确度，建议每天使用前进行数据的校正。

2、使用干燥清洁的空气，压缩空气压力为0.4MPa-0.7MPa.

3、使用两个通道调整、校正、测量时必须两个通道同时工作（同时通气）两个零件必须到位，不能一个通道在测量另一个通道没有插入零件。若只使用一个通道调整、校正、测量时，应该把另一个不使用的通道气管闭死。

4、非专业人员严禁拆开电箱。
