一、概述

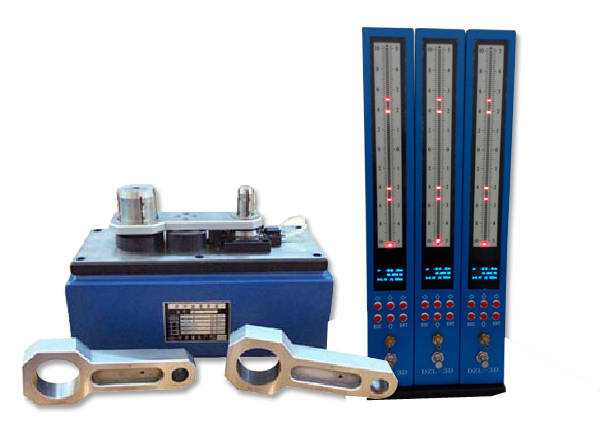

DZL-3D中文界面气电电子柱测微仪（以下简称“电子柱”），是采用嵌入式单片机技术设计的数字化产品，具有以下特点：
1、自动校正倍率，省去了人工反复繁琐的校正过程。
2、高亮液晶屏不限制显示视角，不限制使用场合光强度，适合各种生产环境。
3、中文菜单界面，直观、方便、快捷。
4、测量时，仪器根据预先设置参数以及测量结果，通过三色光柱的颜色变化（绿色、橙色、红色），直接指示出被测尺寸的“合格”、“报警”、“超差”状态，可以很方便地观察被测尺寸的偏差状态，判断被测工件是否合格。
5、在光柱指示测量结果的同时，液晶显示器直接显示被测尺寸的实际测量值，以及被测尺寸相对于公称尺寸的变化量（尺寸实际偏差）。
6、适用于从Ф0.5至Ф2.0各种规格气测头，可替代各种倍率的浮标式气动量仪。
7、采用了多种抗干扰和稳定化技术，提高了测量稳定性和可靠性。
8、系统预留了十套程序空间，可预先设置十个被测尺寸的测量参数，包括：量程选择、公称尺寸及其上下限、报警界限（由系统直接计算得到）、标准件尺寸值、内外尺寸测量模式选择。所有参数设置都具有掉电保存功能。
9、具有测量数据存储和查询功能。
10、“极值”测量功能：可结合测量装置,采用各种数学模型计算出同轴度、椭圆度、跳动、圆柱度、平面度、垂直度等形位误差。
11、下列功能可供用户另行选择定制。
输入输出信号功能：可以方便地组成控制系统。
数据通讯功能：多台量仪组成网络，通过专用软件形成SPC统计图表以实现在线质量管理。
数据打印输出功能（配置专用打印机及软件）。
还可以根据用户的特殊要求修改、补充产品功能。
12、气测头磨损后，初始间隙增大,这将会影响测量的准确性。只要位置误差允许，可以通过调整倍率补偿磨损造成的间隙变化，测量结果仍然正确，该特点延长了气测头的使用寿命。
二、主要技术参数及使用条件
1、规格型号: DZL-3D
2、主要基本参数
| 示值范围 |
分辨率（μm/1只光管） |
初始间隙 |
|
±5(10µm) |
0.1 |
80(µm) |
|
±10(20µm) |
0.2 |
70(µm) |
|
±25(50µm) |
0.5 |
60(µm) |
|
±50(100µm) |
1.0 |
30(µm) |
3、主要基本性能
| 示值范围(µm) |
±5(10) |
±10(20) |
±25(50) |
±50(100) |
|
数显分辨率(µm) |
0.1 |
0.2 |
0.5 |
1.0 |
|
示值总误差(µm) ≦ |
0.2 |
0.4 |
1.0 |
2.0 |
|
示值变动性 (µm)≦ |
0.1 |
0.2 |
0.5 |
1.0 |
注意：±25µm和±50µm两挡仅适用于Ф1.5mm及以上喷嘴。
3、使用条件
⑴ 电源：AC220V±10% 50HZ/60HZ
⑵ 功耗：25W
⑶ 环境温度：0～45℃
⑷ 湿度：85%以下
⑸ 压缩空气：压力0.40～0.75MPa、除油、除尘、除水。
⑹ 不得在强磁场、强电场及强震动等场合使用，远离腐蚀性液体及物品。
